Chi tiết sản phẩm
Nguồn gốc: Đông Quan, Trung Quốc
Hàng hiệu: DGAX
Chứng nhận: CE
Số mô hình: DenT
Tài liệu: WIRT inspection machine_EN.pdf
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: Contact Us
chi tiết đóng gói: Vỏ xốp bên trong + bên ngoài bằng gỗ
Thời gian giao hàng: 45-60 NGÀY
Điều khoản thanh toán: T/T
Khả năng cung cấp: 100 bộ / tháng
Chức năng: |
Kiểm tra lỗi sản phẩm |
Ứng dụng: |
Cao su, Nhựa, PTFE, Phần cứng |
Phương pháp: |
Kỹ thuật quét CCD |
Thành phần cốt lõi: |
Động cơ servo, PLC, xi lanh |
Nguồn cung cấp điện: |
AC220V±10% 50HZ/60HZ |
Hiệu quả: |
Tối đa 36.000 chiếc / h (Tùy thuộc vào kích thước và chất liệu) |
Hệ thống: |
Thiết bị cho ăn 300L |
Số lượng máy ảnh: |
Tùy thuộc vào yêu cầu phát hiện |
Chức năng: |
Kiểm tra lỗi sản phẩm |
Ứng dụng: |
Cao su, Nhựa, PTFE, Phần cứng |
Phương pháp: |
Kỹ thuật quét CCD |
Thành phần cốt lõi: |
Động cơ servo, PLC, xi lanh |
Nguồn cung cấp điện: |
AC220V±10% 50HZ/60HZ |
Hiệu quả: |
Tối đa 36.000 chiếc / h (Tùy thuộc vào kích thước và chất liệu) |
Hệ thống: |
Thiết bị cho ăn 300L |
Số lượng máy ảnh: |
Tùy thuộc vào yêu cầu phát hiện |
Nó lấy hình ảnh của sản phẩm thông qua máy ảnh công nghiệp (như máy ảnh CCD hoặc máy ảnh CMOS).với tốc độ khung hình và độ phân giải rất caoVí dụ, trong sản xuất các bộ phận cao su, máy ảnh có thể chụp hình ảnh bề mặt của các thành phần như niêm phong và nút với độ chính xác lên đến mức micron,có thể hiển thị rõ hình dạng và vị trí của các bộ phận cao su.
Hệ thống điều khiển bề mặt
Bao gồm hai trạm làm việc được gắn trên và dưới tấm thủy tinh, mỗi trạm chứa một máy ảnh màu chính xác cao và một ống kính lấy nét cố định.
Có hệ thống chiếu sáng màu có thể điều chỉnh kỹ thuật số độc lập để tối ưu hóa việc chụp hình ảnh.
Chức năng chính là phát hiện các khiếm khuyết thẩm mỹ trên bề mặt trên và dưới.
Hệ thống điều khiển bề mặt bên trong và bên ngoài
Bao gồm các trạm làm việc bên ngoài, mỗi trạm có bốn máy ảnh màu 2 megapixel được phân bố theo góc 90 độ.Một tính năng khác là có hai hệ thống chiếu sáng màu được phân bố ở trên và dưới.
Hệ thống chiếu sáng có thể được điều chỉnh kỹ thuật số và độc lập để tối ưu hóa hình ảnh chụp ảnh.
Để phát hiện các khiếm khuyết bề mặt ở mặt ngoài của sản phẩm.
Wirt là một thiết bị kiểm tra quang học được phát triển đặc biệt để phát hiện các khiếm khuyết về kích thước và bề mặt trong các nút thắt silicon chống nước.Nó có thể kiểm tra vòi không thấm nước của các hình dạng khác nhau với độ chính xác cao trong phạm vi kiểm tra của nóCác sản phẩm này được kiểm tra các khiếm khuyết bởi một loạt các trạm kiểm tra bằng cách sử dụng máy ảnh công nghiệp chính xác cao.Các hình ảnh thu được bởi máy ảnh được truyền mà không mất dữ liệu hoặc can thiệp vào một máy tính được quản lý bởi một hệ thống xử lý hình ảnh thời gian thực: thông qua giao diện người dùng, người dùng có thể tương tác với hệ điều hành một cách đơn giản và trực quan.
Sau khi xử lý hình ảnh, các đối tượng được nhập khẩu vào ba khu vực lưu trữ khác nhau cho các đối tượng phù hợp, sai kích thước và sai thẩm mỹ theo các tiêu chí kiểm tra đã được đặt trước.Các thông số kiểm tra đối tượng là nhanh chóng và dễ dàng để thiết lập, thiết bị và thiết bị cho ăn dễ làm sạch, và tần suất kiểm tra cao.
| Tcác thông số kỹ thuật | 12 |
| Mvật liệu | SGel nhựa |
| Côm | FMàu sắc |
| Tối thiểu đường kính bên ngoài(mm) | 3mm |
| Chiều kính bên ngoài tối đa(mm) | 12mm |
| Tối thiểu Độ dày có thể phát hiện ((mm) | 2mm |
| Tối đa Độ dày có thể phát hiện ((mm) | 12mm |
| hiệu quả | Tốc độ tối đa 1000pcs / phút phụ thuộc vào bề mặt và kích thước sản phẩm. |
| Chăn nuôi | Chế độ cho ăn rung động |
| Khám phá kích thước | 12 |
| Máy ảnh | B/W |
| Khám pháphạm vi ((mm) | Φ18 |
| Tối đaKhám pháchiều cao ((mm) | 12mm |
| Nghị quyết tỷ lệ(mm) | 0.001 |
| Khám pháđộ chính xác ((mm) | +/-0.008 |
| Lặp lại.độ chính xác(mm) | +/-0.005 |
| Kiểm tra đo chiều cao | 12 |
| Khám pháphạm vi ((mm) | 12mm |
| Nghị quyết tỷ lệ(mm) | 0.001 |
| Khám pháđộ chính xác ((mm) | +/-0.008 |
| Lặp lại.độ chính xác(mm) | +/-0.005 |
| Địa điểm làm việc bề mặt | 12 |
| Máy ảnh | FMàu sắc |
| Phạm vi phát hiện máy ảnh cá nhân (mm) | 12mm |
| Độ phân giải quang học (mm/px) | 0.010 |
| Vùng khuyết tật có thể phát hiện tối thiểu (mm) | 0.030x0.030 |
| Trạm kiểm tra bên trong (tùy chọn) | 12 |
| Máy ảnh | FMàu sắc |
| Phạm vi phát hiện máy ảnh cá nhân (mm) | 12mm |
| Độ phân giải quang học (mm/px) | 0.010 |
| Vùng khuyết tật có thể phát hiện tối thiểu (mm) | 0.030x0.030 |
| Trạm kiểm tra bên ngoài | 12 |
| Máy ảnh | FMàu sắc |
| Phạm vi phát hiện máy ảnh cá nhân (mm) | 12 |
| Độ phân giải quang học (mm/px) | 0.012 |
| Vùng khuyết tật có thể phát hiện tối thiểu (mm) | 0.036x0.036 |
| tùy chọn |
| 5L Hopper |
| 15L Hopper |
| Gỗ nắp |
| Điều khiển làm sạch bằng tay |
| Bao bìagMáy |

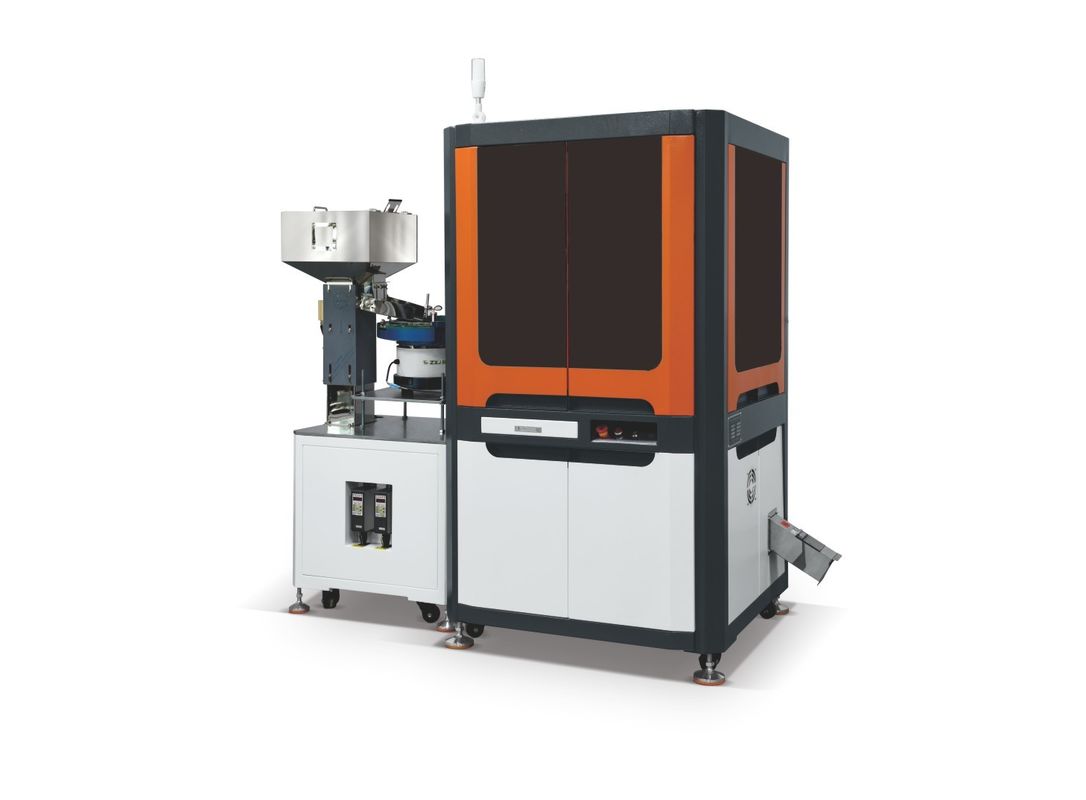

Ứng dụng của máy kiểm tra thị giác bàn kính đôi DenT
Các thành phần điện tử, đúc phun chính xác, các thiết bị kết nối phần cứng,
Nhẫn niêm phong, silicon cao su, dây liên lạc bạc công nghiệp, vv
