Chi tiết sản phẩm
Nguồn gốc: Đông Quan, Trung Quốc
Hàng hiệu: DGAX
Chứng nhận: CE
Số mô hình: DenT
Tài liệu: DENT inspection machine_EN.pdf
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: Contact Us
chi tiết đóng gói: Vỏ xốp bên trong + bên ngoài bằng gỗ
Thời gian giao hàng: 45-60 NGÀY
Điều khoản thanh toán: T/T
Khả năng cung cấp: 100 bộ / tháng
Chức năng: |
Kiểm tra lỗi sản phẩm |
Ứng dụng: |
Cao su, Nhựa, PTFE, Phần cứng |
Bảo hành: |
1 năm |
Thành phần cốt lõi: |
Động cơ servo, PLC, xi lanh |
Nguồn cung cấp điện: |
AC220V±10% 50HZ/60HZ |
Hiệu quả: |
Tối đa 36.000 chiếc / h (Tùy thuộc vào kích thước và chất liệu) |
Hệ thống: |
Thiết bị cho ăn 300L |
Số lượng máy ảnh: |
4 (Phụ thuộc vào yêu cầu phát hiện) |
Chức năng: |
Kiểm tra lỗi sản phẩm |
Ứng dụng: |
Cao su, Nhựa, PTFE, Phần cứng |
Bảo hành: |
1 năm |
Thành phần cốt lõi: |
Động cơ servo, PLC, xi lanh |
Nguồn cung cấp điện: |
AC220V±10% 50HZ/60HZ |
Hiệu quả: |
Tối đa 36.000 chiếc / h (Tùy thuộc vào kích thước và chất liệu) |
Hệ thống: |
Thiết bị cho ăn 300L |
Số lượng máy ảnh: |
4 (Phụ thuộc vào yêu cầu phát hiện) |
Sự khác biệt giữa máy kiểm tra trực quan và kiểm tra thủ công
Máy kiểm tra trực quan
Độ chính xác của máy kiểm tra trực quan có thể đạt đến một mức độ rất cao. Nó được phát hiện thông qua hệ thống hình ảnh quang học chính xác và thuật toán tiên tiến và có thể xác định độ lệch kích thước nhỏ, khuyết tật, vv.Ví dụ, khi phát hiện khoảng cách giữa các chân chip điện tử, nó có thể chính xác đến mức micron.chúng có thể được phát hiện chính xác.
Hơn nữa, độ chính xác của nó có thể duy trì ổn định trong thời gian làm việc lâu dài và sẽ không biến động do thay đổi môi trường hoặc tự mệt mỏi.
Kiểm tra bằng tay
Độ chính xác của kiểm tra bằng tay bị hạn chế bởi giới hạn sinh lý của mắt con người.Sự khác biệt 1mm hoặc phần với độ lệch kích thước trong phạm vi nhỏ.
Tình trạng của kiểm tra viên (chẳng hạn như mệt mỏi, tâm trạng, sự chú ý, v.v.) sẽ có tác động lớn đến độ chính xác phát hiện.dẫn đến độ chính xác phát hiện giảm, và dễ bị phát hiện sai hoặc đánh giá sai.
Hệ thống bao gồm hai trạm làm việc bao gồm bên trong và bên ngoài, mỗi người có sáu máy ảnh màu 2 megapixel hoặc 5 megapixel được phân phối theo góc 60 độ.Mỗi máy ảnh sử dụng một ống kính biến dạng thấpNgoài ra, hệ thống cũng có hai bộ hệ thống chiếu sáng màu được phân phối ở trên và dưới.Nó có một hệ thống chiếu sáng tự động điều chỉnh kỹ thuật số để bất thường trên cơ sở phát hiện các khiếm khuyết bên trong và bên ngoài.

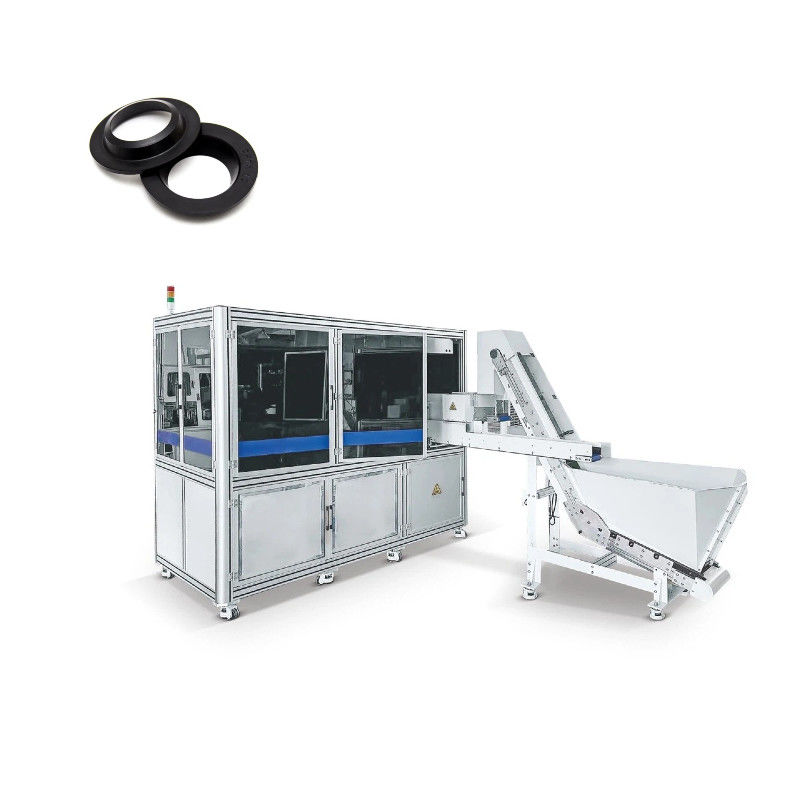

Dent là một thiết bị kiểm tra quang học để phát hiện các khiếm khuyết kích thước và bề mặt của các bộ phận tròn và hình dạng.PTFT và các vật liệu khác với độ chính xác cao trong phạm vi phát hiện của nóCác vật liệu này được kiểm tra các khiếm khuyết trong một loạt các cuộc kiểm tra bằng cách sử dụng máy ảnh công nghiệp chính xác cao.Các hình ảnh thu được từ máy ảnh được chuyển đến máy tính được quản lý bởi hệ thống thời gian thực để xử lý hình ảnh mà không bị mất dữ liệu và can thiệp: người dùng có thể tương tác với hệ điều hành một cách đơn giản và trực quan thông qua giao diện điều hành.
| Các thông số kỹ thuật | 35 | 60 | 90 |
| Vật liệu | Cao su, nhựa, PTFE, phần cứng | ||
| Màu sắc | Bất kỳ màu nào | ||
| Tối thiểuObên ngoàiDIameter củaVật liệu được kiểm tra(mm) | 5 | 5 | 20 |
| Tối đa Obên ngoàiDIameter củaVật liệu được kiểm tra(mm) | 35 | 60 | 90 |
| Tối thiểuĐộ dày của vật liệu được kiểm tra Vật liệu(mm) | 1 | 1 | 1 |
| Độ dày tối đa của vật liệu được kiểm tra(mm) | 9 | 9 | 9 |
| Hiệu quả | Tối đa 36.000pcs/h (tùy thuộc vào kích thước và vật liệu) | ||
| Hệ thống | Thiết bị cho ăn 300L | ||
| Đánh giáSĐánh giá | 35 | 60 | 90 |
| Máy ảnh | Đen& Trắng | Đen& Trắng | Đen& Trắng |
| Phạm vi kiểm tra(mm) | Φ54 | Φ71 | Φ102 |
| Chiều cao tối đa được kiểm tra(mm) | 10 | 10 | 10 |
| Độ phân giải hình ảnh(mm) | 0.001 | 0.001 | 0.001 |
| Độ chính xác đo(mm) | +/-0.008 | +/-0.012 | +/-0.012 |
| Khả năng lặp lại(mm) | +/-0.005 | +/-0.008 | +/-0.008 |
| Địa điểm làm việc bề mặt | 35 | 60 | 90 |
| Máy ảnh | Màu sắc đầy đủ | Màu sắc đầy đủ | Màu sắc đầy đủ |
| Số lượng máy ảnh | 4 | 4 | 4 |
| Điều chỉnh độ dài tiêu cự | Eđiện | Eđiện | Eđiện |
| CaoMan toàn vàKiểm tra trạm | 35 | 60 | 90 |
| Phạm vi kiểm tra (mm) | 25 | 25 | 25 |
| Độ phân giải hình ảnh (mm) | 0.001 | 0.001 | 0.001 |
| Độ chính xác đo (mm) | ±0.003 | ±0.003 | ±0.003 |
| Khả năng lặp lại (mm) | ±0.005 | ±0.005 | ±0.005 |
| Tối thiểuKiểm tra đường kính bên trong (mm) | 10 | 10 | 10 |
| Bên ngoàiýKiểm tra SĐánh giá | 35 | 60 | 90 |
| Máy ảnh | Màu đầy đủ | Màu đầy đủ | Màu đầy đủ |
| Phạm vi kiểm tra bằng máy ảnh duy nhất ((mm) | 29 | 48 | 48 |
| Độ phân giải hình ảnh (mm/px) | 0.012 | 0.020 | 0.020 |
| Tối thiểuKiểm tra Dhiệu quảlv diện tích ((mm) | 0.036*0.036 | 0.060*0.060 | 0.060*0.060 |
| TrongýKiểm tra SĐánh giá | 35 | 60 | 90 |
| Máy ảnh | Màu đầy đủ | Màu đầy đủ | Màu đầy đủ |
| Phạm vi kiểm tra bằng máy ảnh duy nhất ((mm) | 29 | 48 | 58 |
| Độ phân giải hình ảnh (mm/px) | 0.010 | 0.019 | 0.019 |
| Tối thiểuKiểm tra Dhiệu quảlv diện tích ((mm) | 0.030*0.030 | 0.030*0.030 | 0.030*0.030 |
Các thành phần điện tử, đúc phun chính xác, các thiết bị kết nối phần cứng,
Nhẫn niêm phong, silicon cao su, dây liên lạc bạc công nghiệp, vv
