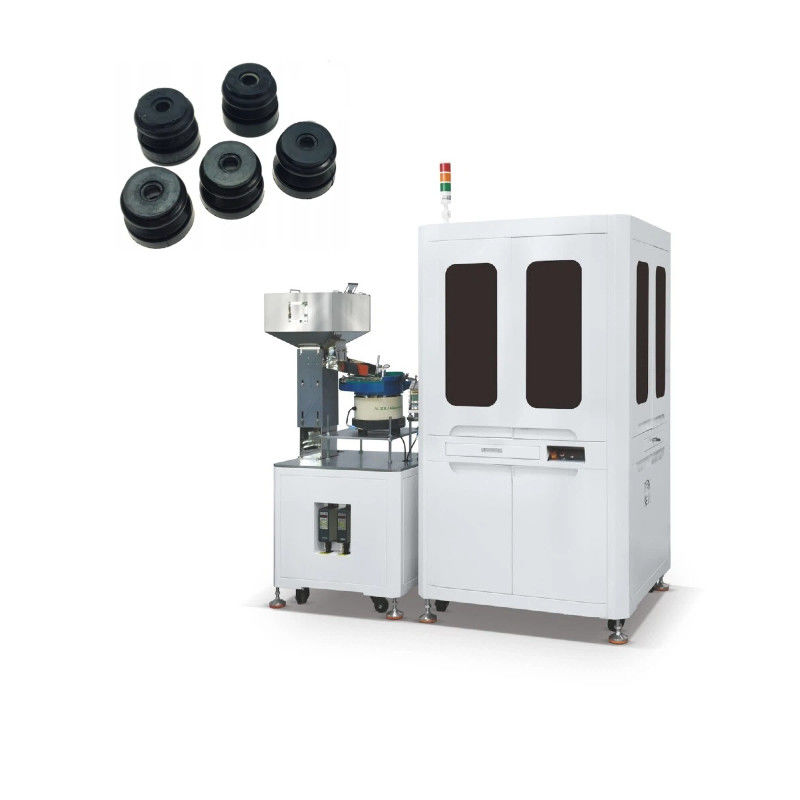

Máy kiểm tra thị giác WirT Máy đo máy ảnh CCD

Máy kiểm tra thị giác WirT Máy đo máy ảnh CCD

Sự khác biệt giữa máy kiểm tra trực quan và kiểm tra thủ công
Mục tiêu và tính nhất quán của kiểm tra
Máy kiểm tra trực quan
Máy kiểm tra trực quan được kiểm tra theo các quy trình và tiêu chuẩn đã được đặt trước. Nó sử dụng các tiêu chuẩn kiểm tra tương tự cho mỗi sản phẩm và sẽ không bị ảnh hưởng bởi các yếu tố chủ quan.Cho dù đó là kích thước, các khiếm khuyết hình dạng hoặc ngoại hình của sản phẩm được kiểm tra, các tiêu chuẩn đánh giá của nó là cố định và khách quan.
Miễn là môi trường kiểm tra và loại sản phẩm không thay đổi, kết quả kiểm tra sẽ rất nhất quán,có thể đảm bảo tính công bằng và ổn định của đánh giá chất lượng sản phẩm.
Kiểm tra bằng tay
Kết quả kiểm tra thủ công dễ bị ảnh hưởng bởi các yếu tố chủ quan của các thanh tra viên.và ngay cả cùng một thanh tra cũng có thể có tiêu chuẩn phán đoán khác nhau ở những thời điểm và trạng thái cảm xúc khác nhau.
Ví dụ, những người khác nhau có thể có ý kiến khác nhau về sự khác biệt nhỏ về màu sắc của sản phẩm hoặc những thay đổi tinh tế trong kết cấu bề mặt,dẫn đến sự nhất quán kém trong kết quả kiểm tra.

Nguyên tắc hoạt động của WirT- Máy kiểm tra trực quan bàn kính đơn

Hệ thống điều khiển bề mặt

Bao gồm hai trạm làm việc được gắn trên và dưới tấm thủy tinh, mỗi trạm chứa một máy ảnh màu chính xác cao và một ống kính lấy nét cố định.

Có hệ thống chiếu sáng màu có thể điều chỉnh kỹ thuật số độc lập để tối ưu hóa việc chụp hình ảnh.

Chức năng chính là phát hiện các khiếm khuyết thẩm mỹ trên bề mặt trên và dưới.

Hệ thống điều khiển bề mặt bên trong và bên ngoài

Bao gồm các trạm làm việc bên ngoài, mỗi trạm có bốn máy ảnh màu 2 megapixel được phân bố theo góc 90 độ.Một tính năng khác là có hai hệ thống chiếu sáng màu được phân bố ở trên và dưới.

Hệ thống chiếu sáng có thể được điều chỉnh kỹ thuật số và độc lập để tối ưu hóa hình ảnh chụp ảnh.

Để phát hiện các khiếm khuyết bề mặt ở mặt ngoài của sản phẩm.

Thiết bị Ưu điểm của WirT - Máy kiểm tra trực quan bàn kính đơn

Wirt là một thiết bị kiểm tra quang học được phát triển đặc biệt để phát hiện các khiếm khuyết về kích thước và bề mặt trong các nút thắt silicon chống nước.Nó có thể kiểm tra vòi không thấm nước của các hình dạng khác nhau với độ chính xác cao trong phạm vi kiểm tra của nóCác sản phẩm này được kiểm tra các khiếm khuyết bởi một loạt các trạm kiểm tra bằng cách sử dụng máy ảnh công nghiệp chính xác cao.Các hình ảnh thu được bởi máy ảnh được truyền mà không mất dữ liệu hoặc can thiệp vào một máy tính được quản lý bởi một hệ thống xử lý hình ảnh thời gian thực: thông qua giao diện người dùng, người dùng có thể tương tác với hệ điều hành một cách đơn giản và trực quan.

Sau khi xử lý hình ảnh, các đối tượng được nhập khẩu vào ba khu vực lưu trữ khác nhau cho các đối tượng phù hợp, sai kích thước và sai thẩm mỹ theo các tiêu chí kiểm tra đã được đặt trước.Các thông số kiểm tra đối tượng là nhanh chóng và dễ dàng để thiết lập, thiết bị và thiết bị cho ăn dễ làm sạch, và tần suất kiểm tra cao.

Các thông số kỹ thuật của WirT- Máy kiểm tra trực quan bàn kính đơn

Ứng dụng của máy kiểm tra thị giác bàn kính đôi DenT

Các thành phần điện tử, đúc phun chính xác, các thiết bị kết nối phần cứng,

Nhẫn niêm phong, silicon cao su, dây liên lạc bạc công nghiệp, vv

Đặc điểm hình ảnh của DenT- Máy kiểm tra thị giác bàn kính đôi cho các sản phẩm công nghiệp
